CAPITOLO 1: RAPPRESENTAZIONE DI RETTE INCLINATE A 45°
per andare all'ultimo frame
per andare al  frame successivo

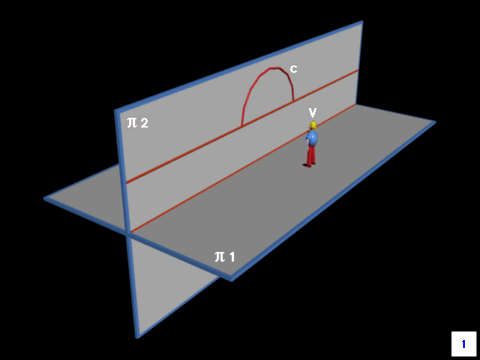

Introduciamo nel sistema una retta S: appartenente al piano geometrale, ed inclinata per costruzione di 45 rispetto alla fondamentale.

Sostituiamo all'osservatore il modello geometrico del punto di vista, completo delle sue proiezioni sui piani di riferimento e visualizziamo il punto di traccia sul quadro.

Essendo la fondamentale per definizione "il luogo geometrico delle tracce di tutte le rette del geometrale", questa retta, comune ai piani p(greco) e p(greco)1, conterra' la Ts.



FRAME 1/13
Pag: 01
