CAPITOLO 1: RAPPRESENTAZIONE DI RETTE ORIZZONTALI

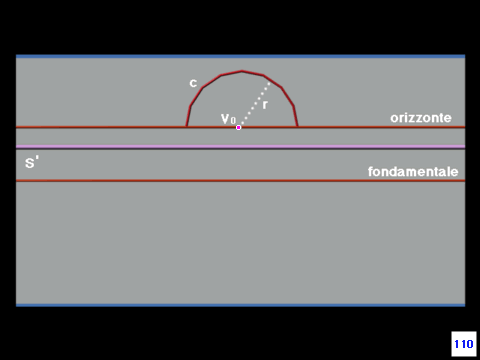

Cerchiamo ora di individuare il punto P, appartenente per ipotesi alla retta S e descritto attraverso l'intersezione di due rette particolari del geometrale: la prima perpendicolare al quadro, l'altra inclinata di 45 rispetto alla fondamentale.

Sappiamo definire graficamente le tracce delle rette t ed u che sono contenute sicuramente all'interno della fondamentale:la fuga di una retta perpendicolare al piano di proiezione verticale coincide con il punto principale V0; la fuga di una retta appartente a p(greco)1 ed inclinata di 45 rispetto alla fondamentale e' individuabile, nel caso specifico, nel punto di distanza sinistro (Ds).
