CAPITOLO 1: RAPPRESENTAZIONE DI RETTE PERPENDICOLARI AL QUADRO
per andare all'ultimo frame
per andare al  frame successivo

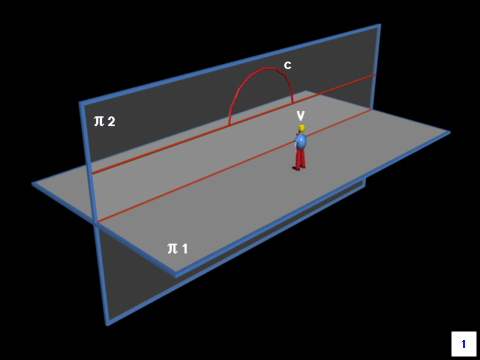

Introduciamo nel sistema una retta S, appartenente al geometrale e, perpendicolare per costruzione, al piano di proiezione p(greco).

Sostituiamo allšosservatore il modello geometrico del punto di vista, completo delle sue proiezioni sui piani di riferimento e visualizziamo il suo punto di traccia sul quadro.

Essendo la fondamentale per definizione "il luogo geometrico delle tracce di tutte le rette del geometrale", questa retta, comune ai piani p(greco) e p(greco)1, conterra' la Ts.

FRAME 1/12
Pag: 01
