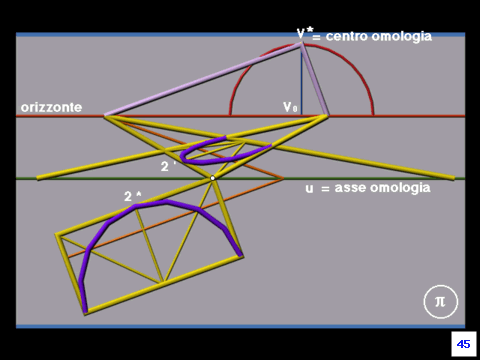

Introducendo, quindi, un'ulteriore proiezione dell'oggetto, spesso un ribaltamento, sul medesimo piano di lavoro (foglio da disegno), possiamo fare riferimento direttamente ad alcuni fattori dimensionali che possono agevolare la costruzione del disegno in questione. Si prenda ad esempio la costruzione delle circonferenze nella prospettiva; vedremo nella lezione specifica che l'omologia semplifichera' molto la costruzione di queste figure piane, che devono essere ricavate attraverso la ricerca di una serie numerosa di punti, altrimenti difficilmente individuabili con la precisione richiesta.
