CAPITOLO 1:   PIANO PROIETTANTE IN 2° PROIEZIONE

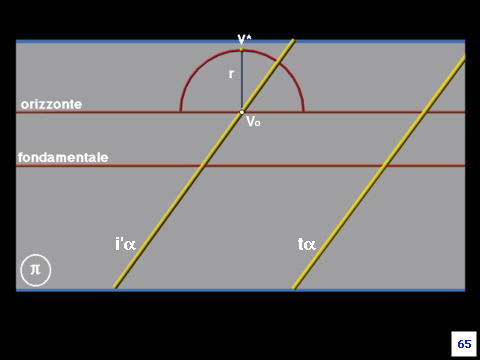

Per rappresentare la prospettiva del piano alfa, proiettante in seconda, operando direttamente sul quadro, non dovremo far altro che individuare la proiezione della traccia (che coincide con la traccia stessa) e l'immagine della retta impropria del piano, ovvero la fuga di alfa.

La retta di traccia e quella di fuga sono sempre tra loro parallele; trattandosi di un piano proiettante in seconda proiezione,   traccia e fuga, formano un angolo delta rispetto alla fondamentale, e quindi, all'orizzonte.
