CAPITOLO 1:   PIANO ORIZZONTALE
per andare all'ultimo frame
per andare al  frame successivo

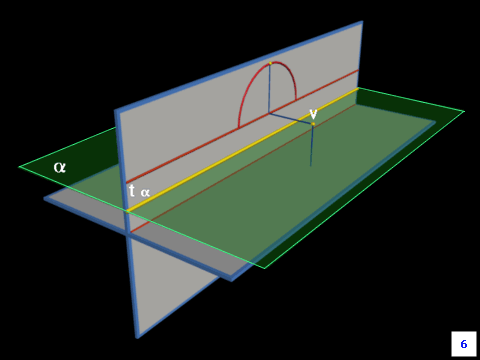

Nel caso specifico, la traccia del piano viene definita come " retta intersezione del piano con il quadro";

mentre la fuga rappresenta: "la proiezione sul quadro della retta impropria di alfa".

L'individuazione della fuga, avverra' attraverso la costruzione di un piano beta, parallelo a quello dato, che verifichi la condizione di appartenenza con il punto di vista.

Non dovremo far altro che disegnare un piano, parallelo ad alfa, ad un'altezza h rispetto al geometrale.
