CAPITOLO 1: RAPPRESENTAZIONE DI RETTE INCLINATE A 45°
per andare all'ultimo frame
per andare al  frame successivo

La fondamentale e' definita come luogo geometrico delle tracce di tutte le rette appartenenti al geometrale. L'orizzonte e' il luogo geometrico delle fughe di tutte le rette appartenenti al geometrale.

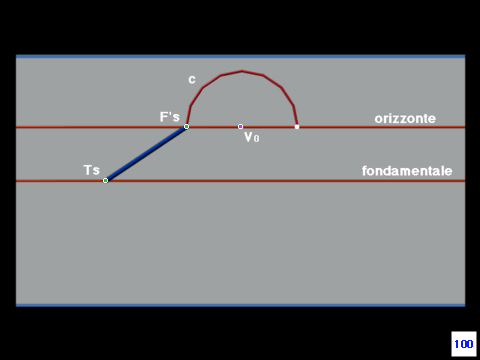

A riprova di cio', osserviamo che effettivamente la Ts si trova sulla fondamentale. la F's oltre ad essere un punto dell'orizzonte, a causa della sua particolare inclinazione, coincide con il punto di distanza sinistro (Ds). Ne consegue che se volessimo disegnare una retta ortogonale ad S, che risultasse inclinata di 135 rispetto alla fondamentale, non avremmo che da tracciare una retta la cui fuga coincida con l'altro punto di distanza (Dd).

FRAME 12/13
Pag: 01
